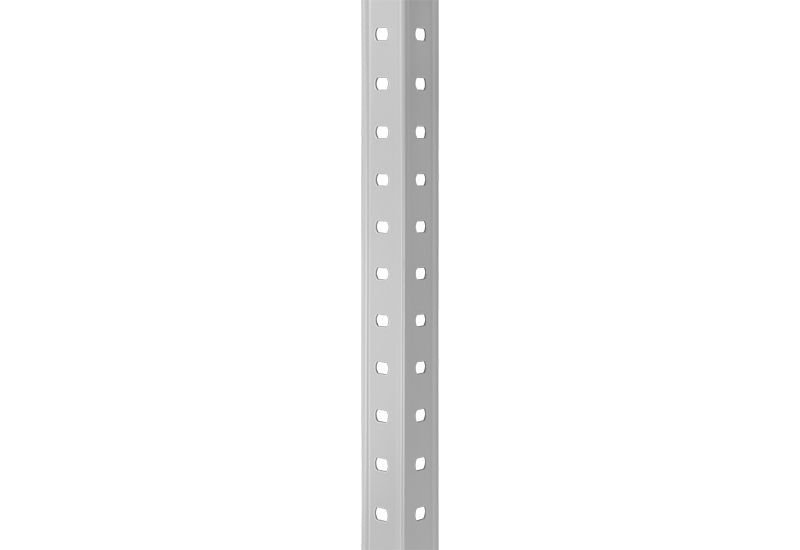

Стойки:
стойки с усиленным угловым профилем сложного сечения 30х30 мм;
два вида усилителя стоек и полок: Г-образный, сборка осуществляется с использованием резьбового крепежа (болты и гайки), и Т-образный, сборка без гаек. Комплекты стеллажей собираются при помощи болтов;
стойки MS Standart: высота – 1600/1850/2000/2200/2550 (мм).

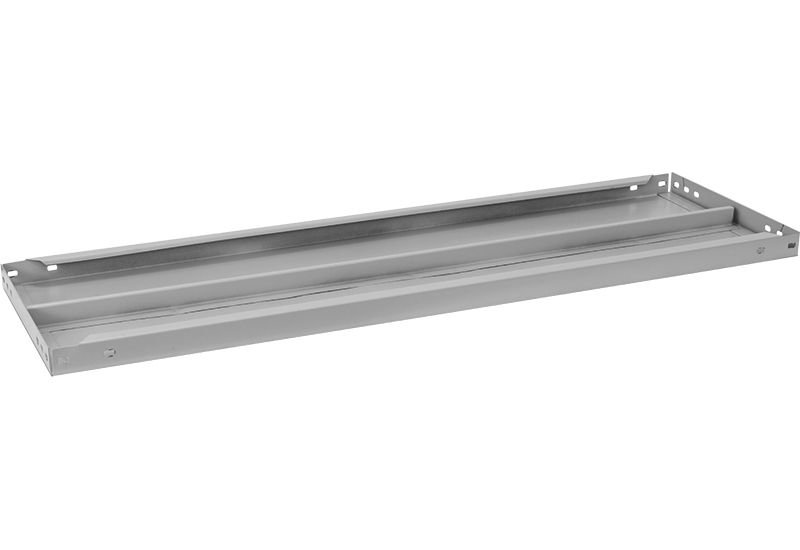

Полки:
полка MS имеет равномерно распределенную нагрузку 100 кг.
использование Г-образных усилителей увеличивает нагрузку на полку на 15%;
использование Т-образных усилителей увеличивает нагрузку на полку на 50%;
использование усилителей ребра полки увеличивает нагрузку на полку на 60% (рекомендовано установку начинать с нижней полки);
высота бокового ребра полки – 33 мм;
шаг регулирования высоты полок – 25 мм;
длина полки – 700/1000 (мм);
глубина полки – 250/300/400/500/600 (мм).
Влияние крепежа на максимальную грузоподъёмность стеллажа, кг
Стойка | Г-образ. комплекты уголков (на верхней и нижней полке) | Г-образ. комплекты уголков (на верхней и нижней полке + в середине)(+10%) | с Г-образ. комплекты уголков на всех полках)(+20%) | Т-образ.комплекты уголков (на верхней и нижней полке)(+15%) | Т-образ. комплекты уголков (на верхней и нижней полке + в середине)(+10%) | с Т-образ. уголками (на всех полках)(+50%) |
|---|---|---|---|---|---|---|
MS Standart | 500 | 600 | 650 | 575 | 600 | 750 |
* Увеличение нагрузок не суммируется. (При установке усилителей ребра полки с Т и Г-образными уголками нагрузка на полку увеличивается не суммарно, а определяется по максимальному значению

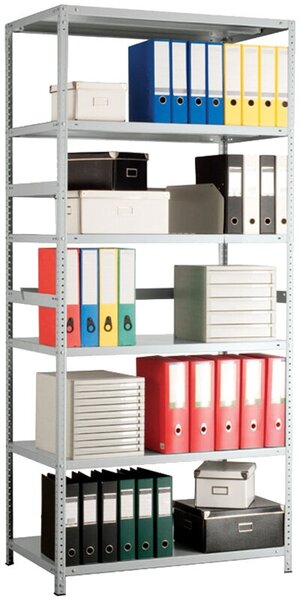

Стеллаж:
максимальная нагрузка на стеллаж в стандартной комплектации (верхняя и нижняя полки крепятся через Г-образные усилители, остальные полки напрямую к стойке) с использованием стоек MS Standart – 500 кг;
использование дополнительного комплекта на одну полку Г-образного или Т-образного уголка увеличивает грузоподъемность на 10%;
использование Г-образных усилителей на всех полках увеличивает грузоподъемность на 20%;
использование Т-образных усилителей на всех полках увеличивает грузоподъемность на 50%;
рекомендовано использовать пластиковые подпятники;
цвет: серый полуматовый (RAL 7038);
тип покрытия: порошковое.
Обращаем ваше внимание, что полки и стойки совместимы во всех вариантах комплектации, но рекомендуется использовать полки и стойки одной серии; усилители ребра подходят ко всем видам полок серии MS (Standart, Strong, Hard).
Полка MS имеетравномерно распределенную нагрузку 100 кг. Использование Г-образных усилителей увеличивает нагрузку на полку на 15%; Использование Т-образных усилителей увеличивает нагрузку на полку на 50%; Использование усилителей ребра полки увеличивает нагрузку на полку на 60% (рекомендовано установку начинать с нижней полки); Высота бокового ребра полки – 33 мм; Шаг регулирования высоты полок – 25 мм;
Стойки с усиленным угловым профилем сложного сечения 30х30 мм; Два вида усилителя стоек и полок: Г-образный, сборка осуществляется с использованием резьбового крепежа (болты и гайки), и Т-образный, сборка без гаек. Комплекты стеллажей собираются при помощи болтов, без гаек
Инструкции
Сертификаты
Руководство
Декларация
Следующие рекомендации необходимо учесть для вашей безопасности:
Отдельно стоящий стеллаж должен быть прикручен к несущей стене.
При использовании стоек высотой более 2000 мм, не менее трех полок (нижняя, средняя, верхняя) должны быть оснащены Т или Г- образными усилителями стоек.
Нагрузка полок должна быть равномерно распределенной.
Загрузку стеллажа следует производить последовательно, начиная с нижней полки.
Рекомендовано использовать крепление рядов стеллажей между собой.
Рекомендовано установку усилителей ребра полки начинать с нижней полки.
Также обращаем ваше внимание, что при установке регулируемых подпятников нагрузка снижается до 400 кг на стеллаж. Возможно использование подпятника без винта для анкерного крепления к полу. Стандартные комплекты стеллажей серии MS включают: стойки, полки, крепеж (метизы, Г- или Т- образный̆ усилитель стойки, пластиковый подпятник).
